موارد تركيب المسارات للمهندسين المعماريين والمقاولين
أساسيات البنية التحتية للتوقيت والنتائج
يبدأ تصميم نظام التوقيت الحديث قبل يوم السباق بوقت طويل.
ساعدت FinishLynx المهندسين المعماريين والمقاولين وشركات البناء على تنفيذ البنية التحتية الخاصة بالتوقيت والنتائج في آلاف المرافق حول العالم. وسواء كنت تخطط لبناء ملعب جديد أو تحديث منشأة قائمة، فإن دمج تكنولوجيا التوقيت في مرحلة مبكرة يضمن نظامًا أكثر مرونة وقابلية للتوسع وموثوقية.
من خلال التخطيط المسبق لتوفير الطاقة والاتصال وتدفق البيانات، يمكنك تجنب التغييرات المكلفة في المستقبل، وتقديم نتائج دقيقة واحترافية منذ اليوم الأول.
الروابط
جميع الكابلات والموصلات مطابقة للمعايير الصناعية ويمكن تركيبها بواسطة معظم مقاولي الأعمال الكهربائية المرخصين، بما في ذلك الكابلات التسلسلية وكابلات الإيثرنت وكابلات XLR-3 وكابلات الألياف الضوئية.
قنوات تحت الأرض
تعد القنوات الأرضية ضرورية لتوصيل الأسلاك في جميع أنحاء المكان من أجل تشغيل كاميرات التوقيت والملحقات. يُنصح باستخدام قنوات بعرض 2³ بوصة على الأقل، ومفاصل بزاوية 45 درجة أو 90 درجة.
صناديق التوصيل
صناديق التوصيل: يجب أن تكون موجودة بالقرب من خط النهاية، ويفضل أن تكون موجودة داخل المضمار وخارجه على حد سواء. توفر طاقة التيار المتردد وإمكانية توصيل اختيارية بكابلات التسلسل والإيثرنت وXLR-3.
مواد مقاومة للعوامل الجوية

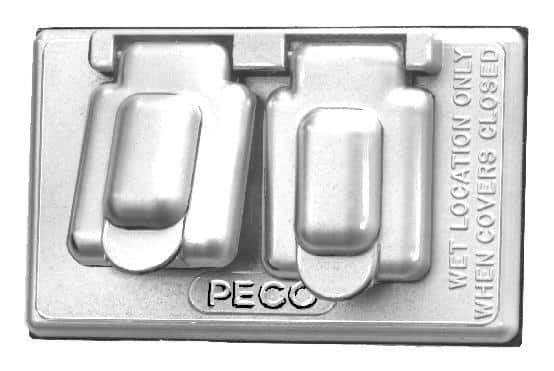

يجب أن توفر المواقع الحماية الكافية لجميع الكابلات والوصلات من الرياح والماء والثلج. ويشمل ذلك أغطية المنافذ وأغطية الأنابيب وتصريف مياه صناديق التوصيل.
تحظى بثقة
منشآت عالمية المستوى
تُستخدم تقنية FinishLynx في الملاعب المرموقة في جميع أنحاء العالم، ومنها:
هايوارد فيلد – الولايات المتحدة الأمريكية
ملعب مانغويرو – البرازيل
ملعب غومباك – سنغافورة
مركز نوفوغورسك للتدريب الأولمبي – روسيا
المركز الرياضي الأولمبي المكسيكي – المكسيك
ملعب إيكان – الولايات المتحدة الأمريكية
وصلات متوافقة مع معايير الصناعة

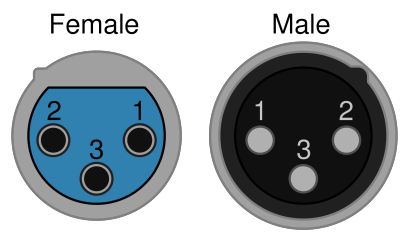

يستخدم FinishLynx أنواع الوصلات الشائعة مثل إيثرنت (Ethernet) والوصلات التسلسلية وXLR-3، مما يسهل عملية التركيب للمقاولين المرخصين ويجعل الصيانة أسهل على المدى الطويل.
الطاقة والبيانات
تعمل كاميرات Modern Vision بنظام تزويد الطاقة عبر الإيثرنت (PoE)، مما يتيح توفير الطاقة والاتصال بكفاءة أينما تم تركيب الكاميرات.
الحماية من العوامل الجوية
تساعد الأغطية المقاومة للعوامل الجوية، والحاويات المغلقة بإحكام، وأنظمة الصرف المناسبة على حماية البنية التحتية المكشوفة وتعزيز الموثوقية في الأماكن الخارجية.
قنوات مدفونة تحت الأرض
تساعد القنوات التي يبلغ قطرها 50 ملم على الأقل والمزودة بمرفقات منحنية على حماية الكابلات، وتسهيل توجيهها بشكل منظم، وتوفير مساحة للتوسع المستقبلي.

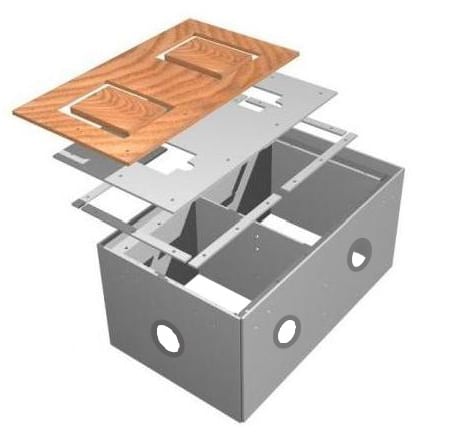

تُعد صناديق التوصيل أساسًا لبنية تحتية موثوقة للتوقيت، ويجب تصميمها مع مراعاة المتانة وسهولة الوصول إليها وإمكانية التوسع في المستقبل.
- قم بتركيب صناديق التوصيل داخل وخارج المسار بالقرب من خط النهاية
- استخدم صناديق مدفونة في الأرض مزودة بنظام تصريف أو ذات قاع مفتوح لمنع تراكم المياه
- فصل خطوط الكهرباء والاتصالات داخل كل صندوق
- تضمين عدة وصلات قنوات لدعم التكرار والتحديثات المستقبلية
عند توصيل الصناديق:
- استخدم أنبوبًا بقطر لا يقل عن 2 بوصة (50 ملم) مزودًا بمفاصل منحنية
- تجنب ثني كابل الألياف الضوئية بزاوية 90 درجة حادة لتجنب تلفه
- خطط لتركيب ثلاثة مسارات للأنابيب على الأقل عند خط النهاية لضمان المرونة
تضمن هذه الممارسات الفضلى أن يظل نظامك قابلاً للتوسع وموثوقاً بمرور الوقت، حتى مع تطور التكنولوجيا.

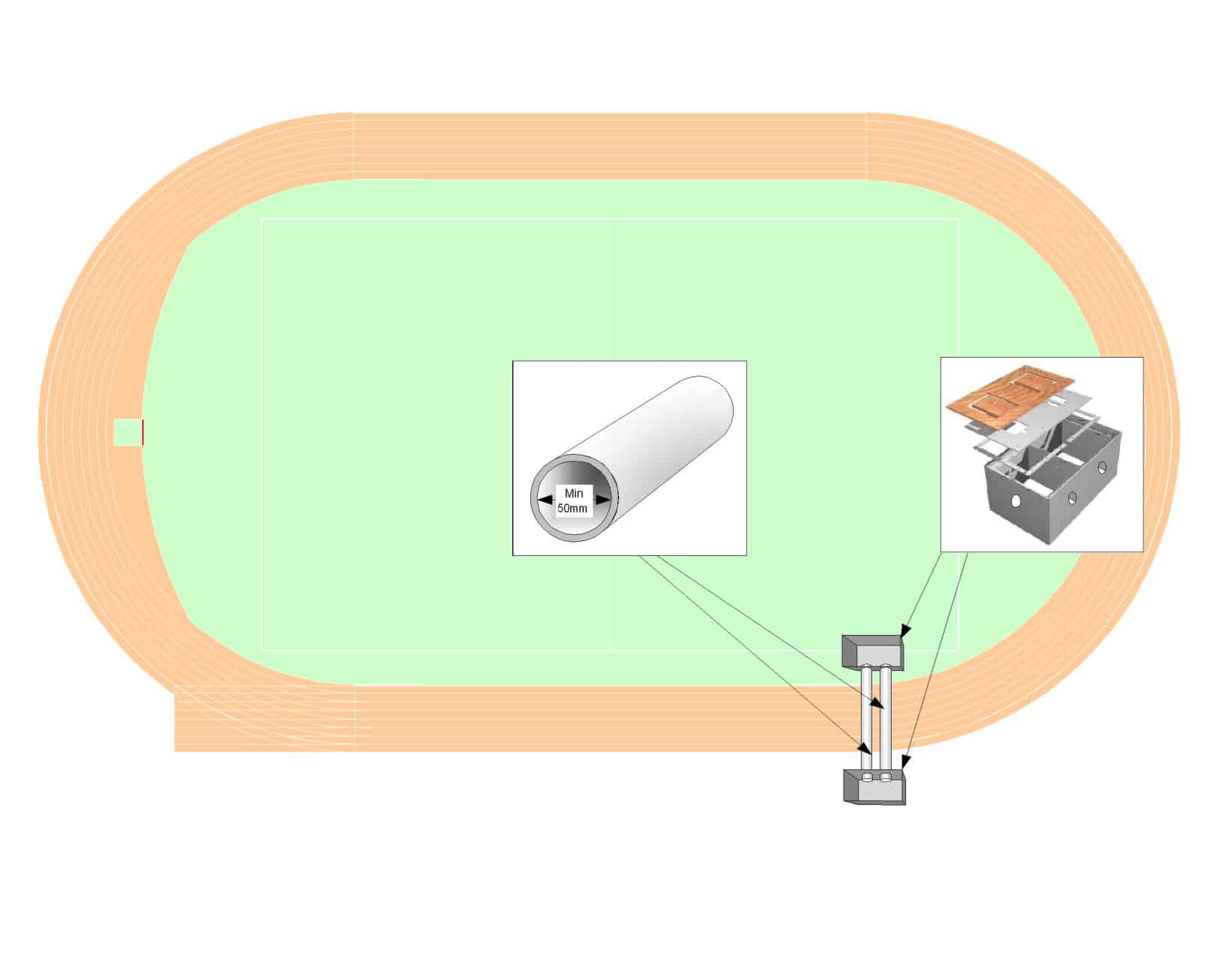

يوفر التكوين الأساسي كل ما يلزم لدعم نظام توقيت آلي بالكامل في مضمار سباق نموذجي.
الحد الأدنى الموصى به من المتطلبات:
- صندوقان للتوصيلات يقعان على جانبي خط النهاية
- أنبوب تحت الأرض (بقطر 2 بوصة على الأقل) يربط بين الصندوقين
- اتصال إيثرنت بين كاميرا خط النهاية وجهاز الكمبيوتر الخاص بالتوقيت
- تزويد الطاقة (تيار متردد أو تزويد الطاقة عبر الإيثرنت) للكاميرات والملحقات
يدعم هذا التكوين نظام التوقيت القياسي للسباقات مع الحفاظ على سهولة التركيب وتكلفته المعقولة.
في حالات إعادة التجهيز التي يتعذر فيها تركيب قنوات الكابلات، يمكن استخدام نظام لاسلكي كبديل.
يُعد هذا النظام مثاليًا للمدارس ومراكز التدريب والمرافق المخصصة للمبتدئين، مع استمراره في تلبية متطلبات أنظمة التوقيت الاحترافية.
يوفر التكوين الأساسي كل ما يلزم لدعم نظام توقيت آلي بالكامل في مضمار سباق نموذجي.

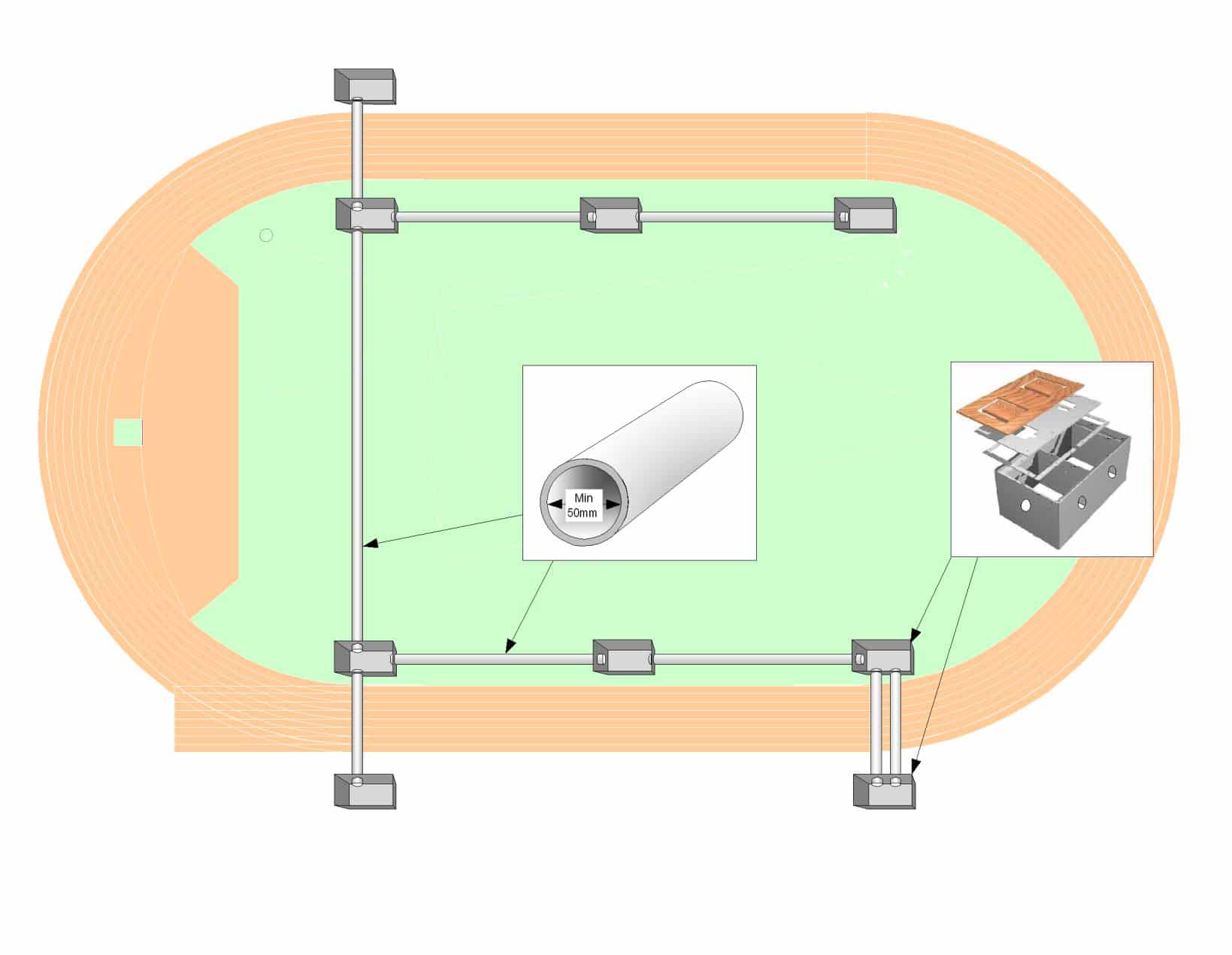

تشمل التحسينات الرئيسية ما يلي:
- وضع عدة أزواج من صناديق التوصيل عند خطوط النهاية البديلة للسماح بتغيير اتجاه السباق
- يمتد أنبوب مخصص على طول المسارات المستقيمة لتوصيل كابلات نظام الانطلاق تحت الأرض
- نقاط توصيل XLR في صناديق التوصيل الداخلية لتوفير مرونة في تحديد موضع المُشغّل
- إمداد الطاقة والوصول إلى البيانات داخل الموقع لمقاييس الرياح والكاميرات الإضافية
- التكامل مع لوحات النتائج وأنظمة العرض
كما تشتمل العديد من المرافق المتطورة على:
- قنوات تمتد من خط النهاية إلى نقاط انطلاق سباقات 100 متر و200 متر و1500 متر
- بنية تحتية لدعم توصيل كابلات إشارات الانطلاق تحت الأرض، مما يعزز السلامة ويقلل من الفوضى
- توصيلات بمقصورات الصحافة أو غرف التحكم من أجل التشغيل المركزي
يضمن هذا النهج أقصى قدر من المرونة لمسؤولي البطولات، وتعزيز سلامة الرياضيين، وإمكانية التوسع على المدى الطويل لاستيعاب التحديثات المستقبلية
